IRLED Kartı

Tamamlandı

29 V ile çalışan, 36 kızılötesi LED'li aydınlatma kartı. Kontrol tarafı optokuplörle galvanik olarak izole edilmiş, LED'ler MOSFET ile tetikleniyor.

PCB Tasarımı
IR LED
Optokuplör
MOSFET
29 V

Kart

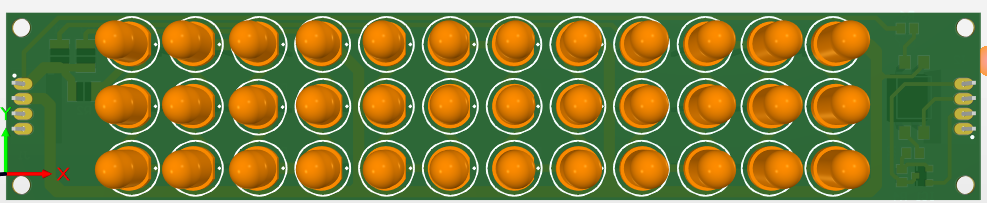

Kızılötesi aydınlatma için tasarladığım, 3 × 12 dizilimde 36 IR LED taşıyan uzun ve dar bir kart. LED dizisi 29 V ile besleniyor; kartı açıp kapatan kontrol devresi ise optokuplör üzerinden LED güç tarafından galvanik olarak ayrılmış durumda.

Devre

36 IR LED, her biri 12 LED'lik 3 paralel kol halinde seri bağlı; her kolun akımı kendi seri direnciyle sınırlanıyor
29 V giriş: LED dizisi tek bir güç hattından besleniyor
İzolasyon: VO615A optokuplör, tetikleme sinyalini iki taraf arasında elektriksel bağlantı olmadan taşıyor
Anahtarlama: optokuplör çıkışı, IRLML2502 N-kanal MOSFET'in kapısını dirençli bir sürücü devresiyle tetikliyor
Bağlantı: güç ve kontrol için iki ayrı 4 pinli JST PH konnektör

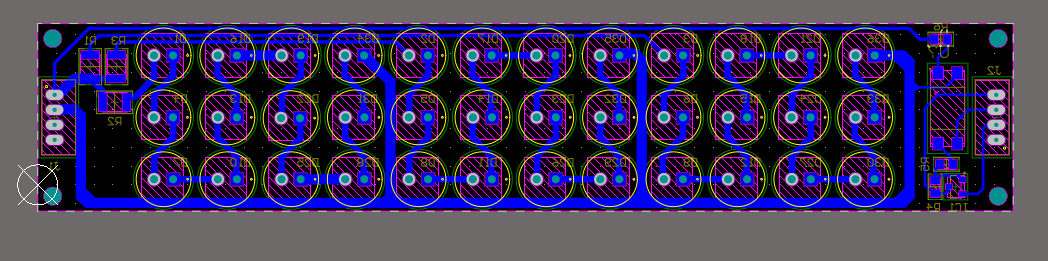

PCB yerleşimi

LED'ler kartın ortasında düzenli bir ızgaraya yerleştirildi; optokuplör, MOSFET ve dirençler kenarlarda, konnektörlerin yanında toplandı. LED akımını taşıyan hatlar geniş tutuldu, kartın dört köşesinde montaj delikleri var.
