PIC Geliştirme Kartı

Tamamlandı

İlk kart tasarımım: PIC18F46K22 tabanlı, LCD ekranlı, sıfır geçiş algılamalı ve triyak ile AC yük kontrolü yapabilen bir geliştirme kartı. Proteus'ta şematikten PCB'ye kadar çizdim.

PIC18F46K22
Proteus
PCB Tasarımı
Triyak
Optokuplör

İlk kartım

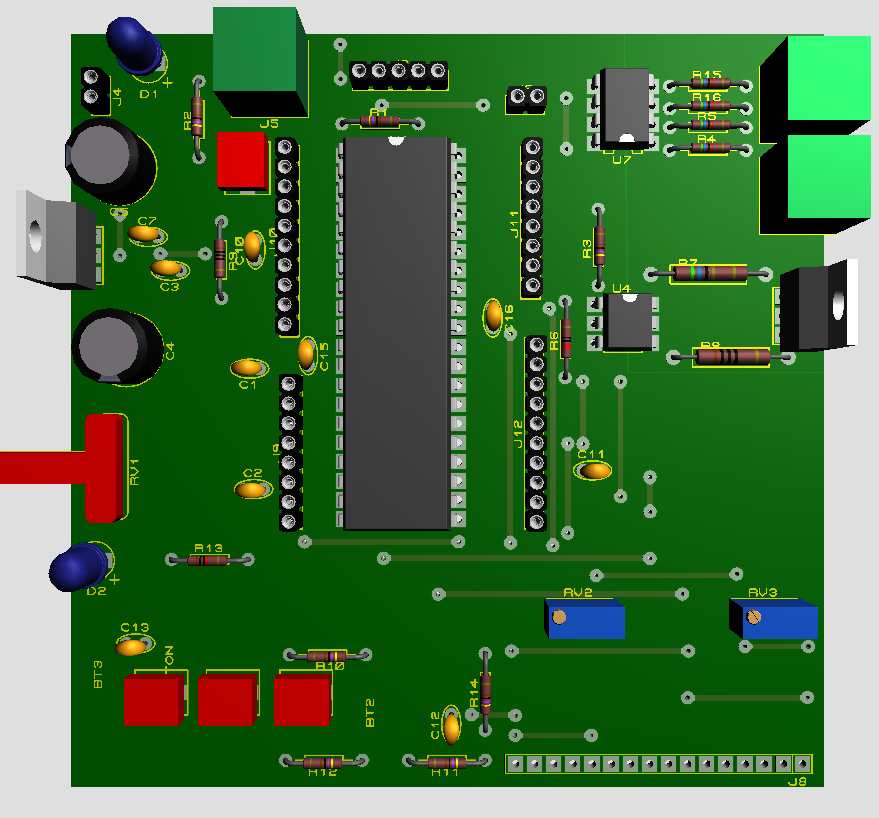

PIC geliştirme kartının 3B görünümü: ortada 40 pinli PIC18F46K22, solda güç bloğu ve potansiyometre, sağda optokuplörler ve triyak

Bu kart, şematiğinden PCB'sine kadar baştan sona çizdiğim ilk elektronik kart. Proteus'ta tasarladım. Amaç, bir mikrodenetleyicinin analog okuma, ekran, buton ve AC yük kontrolü gibi temel işlerini tek bir kart üzerinde deneyebilmekti.

Kartta neler var?

Mikrodenetleyici: PIC18F46K22, harici kristal osilatörle
Güç bloğu: 9 V girişten 7805 regülatörle 5 V, filtre kapasitörleri ve güç LED'i
LCD: 16×2 karakter ekran; potansiyometreden okunan ADC değerini ve gerilimi gösteriyor (ör. "ADC Değeri: 1022 · Voltaj: 4.99")
Gerilim ayarlayıcı: ADC girişine bağlı, RC filtreli potansiyometre
Kullanıcı girişi: pull-up dirençli ve parazit önleyici kapasitörlü 3 buton
Sıfır geçiş algılama: iki PC817 optokuplör, AC sinüsün pozitif ve negatif yarım dalgasını ayrı ayrı algılayıp mikrodenetleyiciye bildiriyor
AC yük kontrolü: MOC3021 optotriyak ile izole edilmiş bir triyak; sıfır geçiş bilgisiyle birlikte faz açısı kontrolü (dimmer) yapılabiliyor
Genişleme: tüm portlar pin header'larla dışarı çıkarıldı

Şematik

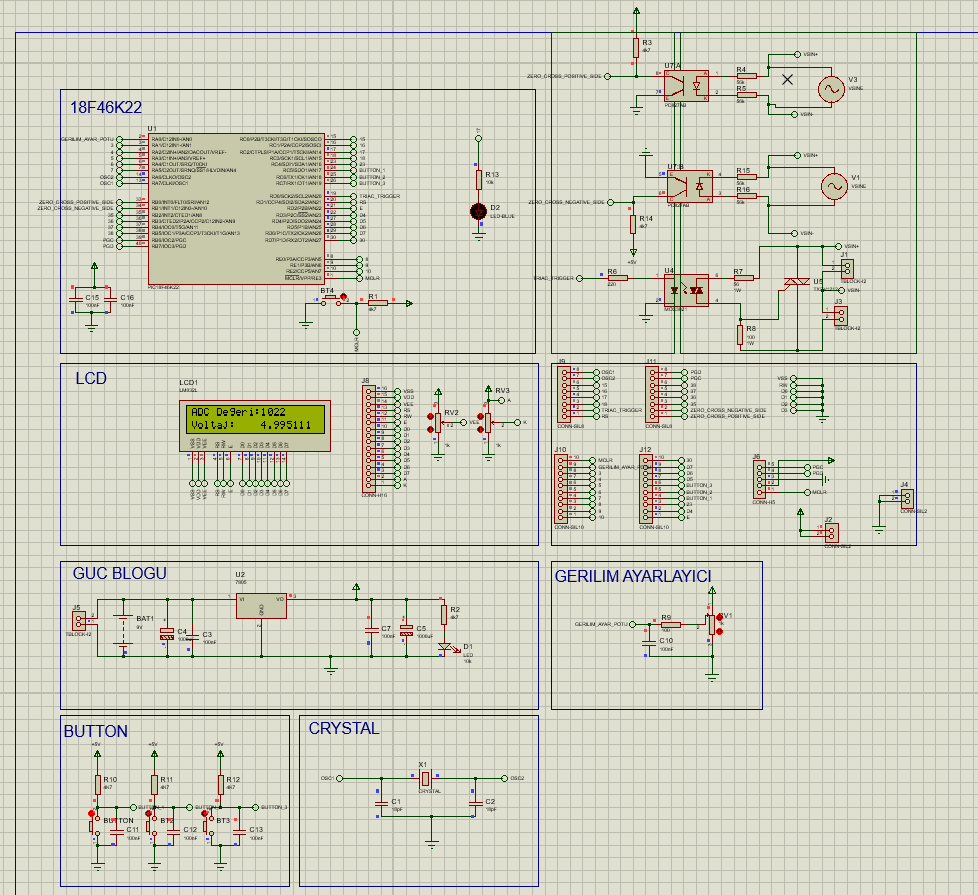

PIC geliştirme kartının Proteus şematiği: mikrodenetleyici, LCD, güç bloğu, butonlar, kristal ve optokuplörlü AC kontrol blokları

Şematik; mikrodenetleyici, LCD, güç bloğu, gerilim ayarlayıcı, butonlar, kristal ve AC kontrol bölümü olarak bloklara ayrıldı.

PCB

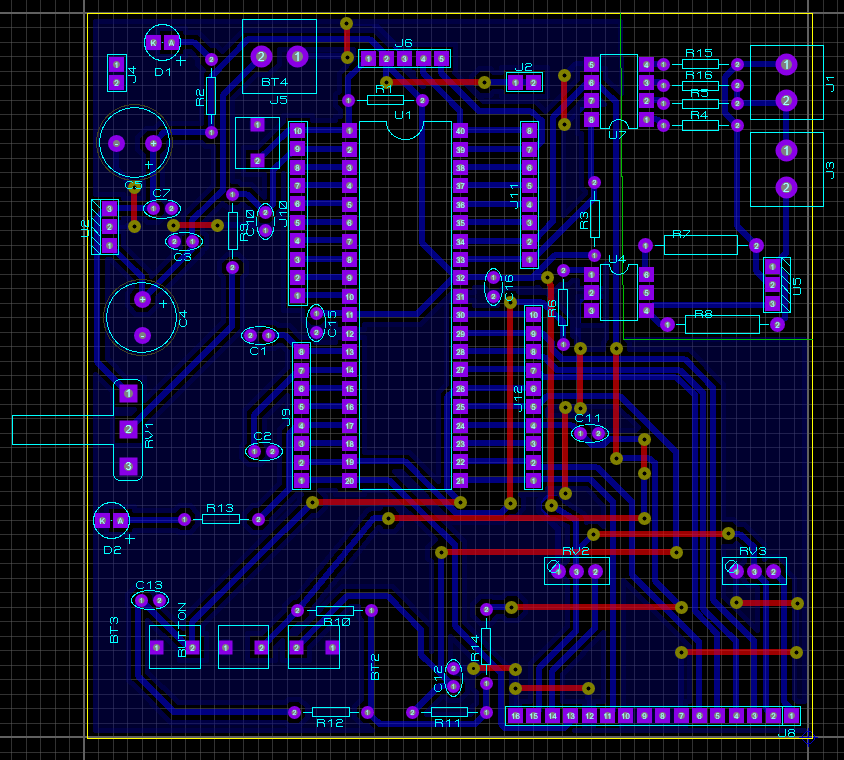

PIC geliştirme kartının iki katmanlı PCB yerleşimi: mavi ve kırmızı yollar, ortada 40 pinli soket

Kart iki katmanlı olarak çizildi. Mikrodenetleyici ortada, güç bloğu solda, AC tarafı (optokuplörler ve triyak) sağ üst köşede toplandı; böylece yüksek gerilim tarafı kartın geri kalanından ayrı tutuldu.
